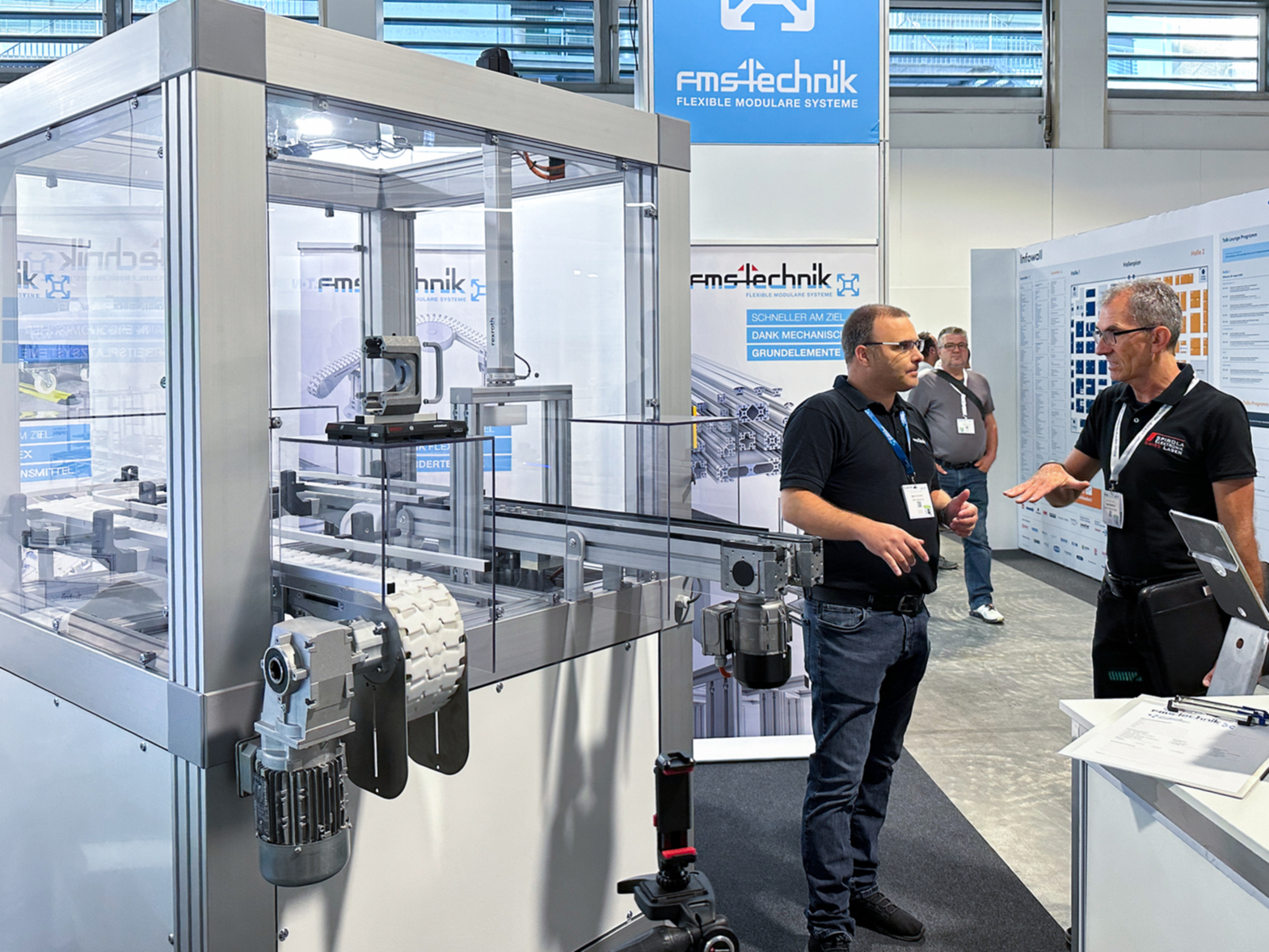

Vorführzelle für Demonstrationszwecke – gezeigt an der Messe «all about automation»

An der Fachmesse für Industrieautomation «all about automation» in Zürich Ende August 2024, präsentierte FMS-Technik AG eine spannende Vorführzelle. Demonstriert werden die Komponenten TS-2 Doppelgurtfördersystem, Vario-Flow Fördersystem und ein Press Fit System.

Die Herausforderung

Diese Zelle ist eine kompakte Demonstrationseinheit für moderne Transfertechnik. Wir präsentierten den zahlreichen MessebesucherInnen auf kleinem Raum eine stabile, geschlossene und mobile Einheit, gebaut aus eloxierten Aluminiumprofilen von Bosch-Rexroth. In der Einheit ist ein Transfersystem eingebaut, mit Ein- und Ausgabe eines Transportträgers. Auf dem Träger ist als Beispiel ein Druckgussteil positioniert.

Die Lösung

Stabile Konstruktion aus funktionsintegrierten Profilen

Verwendet wurden die neuen, eloxierten Funktionsintegrierten-Profilen. Die gesamte Stromversorgung und weitere elektrische Leitungen für die Transfertechnik sind perfekt in den Hohlräumen der Profilen integriert und so gut wie unsichtbar. Die Zelle ist im unteren Bereich mit Abdeckblechen geschlossen und im oberen Bereich mit Acrylglas-Schutzscheiben versehen. Einzelne Scheiben können zu Servicezwecken geöffnet werden. Die Steuerung ist im Unterbau integriert. Die gesamte Zelle ist auf Laufrollen bewegbar.

Demo-Transfersysteme mit TS-2 Doppelgurtbänder und Vario-Flow Kettenförderer

Die gezeigte Transfertechnik besteht aus dem Doppelgurtsystem TS-2 von Rexroth und dem Vario-Flow Kettenfördersystem, ebenfalls von Rexroth. Beim Vario-Flow System sind zwei 90 Grad Kurven zu sehen. Beide Systeme sind nahtlos kompatibel und mit einer Transporteinheit befahrbar. Die Ein- und Ausgabestellen für den Transporträger liegen ausserhalb der Zelle und sind elegant mit Acrylglasscheiben abgedeckt.

TS-2 Stopp- und Hubeinheit und elektrisches Pressemodul

Beim TS-2 Fördersystem ist eine Stopp- und Hubeinheit eingebaut, die den Transportwagen anhält und anhebt. Ein elektrisches Pressemodul PS2 von Rexroth, die über dem Wagen mit einer Halterung aus stabilen Strebenprofilen angebracht ist, simuliert einen einfachen Press- oder Fügeprozess. Das Modul hat eine Pressenspindel mit Motor, Getriebe und Kraftsensor und einen Arbeitsbereich bis 2.0 kN. Durch den Einsatz der Hubeinheit wird der Transportträger angehoben und fixiert. Eine sehr genaue Positionierung ist möglich und es wirken keine Presskräfte auf das Transfersystem. Dadurch werden die Gurte geschont.

Bosch Rexroth Steuerung PS 2

Angesteuert wird das Pressenmodul über eine Bosch Rexroth PS 2 Steuerung, die leistungsstark und sehr einfach browserbasierend zu bedienen ist. Die Steuerung ist im Unterbau integriert. Mit dem PS 2 Press-Fit System bietet Bosch Rexroth eine einfache, schnelle und effiziente Paketlösung für vielfältige Anwendungen für Press- und Fügefunktionen für Anwendungen bis 2.0 kN.
